当前位置:首页 > 导热油炉

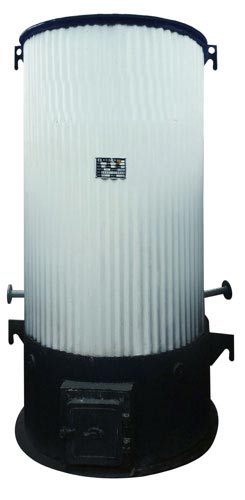

YGL系列生物质 有机热载体炉

  • 所属栏目:导热油炉
介绍:YGL系列立式有机热载体炉的工作过程是燃料通过人工投入炉膛燃烧,产生的高温烟气由拱口通过遮烟墙后进入内盘管内形成辐射受热面,由内盘管内部向前,经旋转180°后进入内、中盘管的夹层区形成对流受热面。然后在夹层的端部再旋转180°后进入中、外盘管的第二夹层区,在第二夹层区的后部进入除尘器、通过引风机送入烟囱,排入大气。
15839430266

产品介绍


导热油炉是一种新型的特种锅炉,具有低压、高温工作特性,凡是需要均匀稳定地加热,且不允许火焰直接加热的工艺加热温度在150℃-320℃之间的各种生产场合中都可以采用导热油炉供热。导热油炉一般以生物质为燃料,以导热油为介质,利用热油循环油泵强制介质进行液相循环,将热能输送给用热设备后再返回加热炉重新加热,具有在低的压力下获得高的工作温度,并且能对介质运行进行高精密控制工作。系统热利用率高,运行维修方便,是一种**,**,节能的理想**供热设备。YGL立式有机热载体炉,以生物质为燃料,以导热油为介质,利用热油循环油泵强制介质进行液相循环,将热能输送给用热设备后再返回加热炉重新加热,具有在低的压力下获得高的工作温度,并且能对介质运行进行高精密控制工作。系统热利用率高,运行维修方便,是一种**、**、节能的理想**供热设备。




性能优势

YGL系列立式有机热载体炉的工作过程是燃料通过人工投入炉膛燃烧,产生的高温烟气由拱口通过遮烟墙后进入内盘管内形成辐射受热面,由内盘管内部向前,经旋转180°后进入内、中盘管的夹层区形成对流受热面。然后在夹层的端部再旋转180°后进入中、外盘管的第二夹层区,在第二夹层区的后部进入除尘器、通过引风机送入烟囱,排入大气。

技术参数

YGL系列立式有机热载体炉技术参数

型号

项目

YGL-120MA

YGL-240MA

YGL-350MA

YGL-500MA

YGL-700MA

YGL-1000MA

YGL-1200MA

YGL-1400MA

YGL-1900MA

供热量104Kcal/h

10

20

30

40

60

80

100

120

160

热效率%

75

78

设计压力Mpa

1.0

介质**高温度oC

320

循环油量m3/h

12.5

20

30

40

60

80

100

120

150

炉内容油量m3

0.09

0.22

0.28

0.38

0.8

0.75

0.9

1.5

1.8

全系统装机容量Kw

6.7

10

14.1

14.1

23.5

29

40

40.7

48.7

种类

Ⅱ、Ⅲ类 生物质木材

重量Kg/h

28

56

80

100

155

185

240

290

400

外形尺寸

直径mm

1150

1300

1700

1700

1960

2050

2160

2290

2620

高度mm

2385

2650

3060

3475

3805

4415

4760

5445

6430

总重量 Kg

1960

2560

3520

4350

5300

6100

7500

8820

12800
