YY(Q)W系列燃油(气) 导热油炉

  • 所属栏目:导热油炉

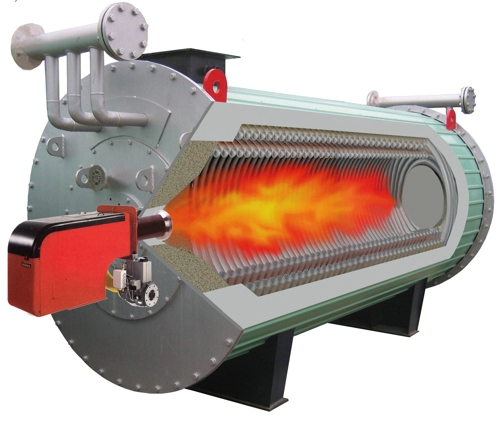

介绍:YY(Q)W 系列燃油(气)导热油炉以油(气)为燃料,以导热油为介质,利用热油轮回油泵强制介质进行液相轮回,将热能输送给用热设备后再返回导热油炉重新加热,具有在低的压力下获得高的工作温度,并且能对介质运行进行高精密控制工作。系统热利用率高,因为模块整体安装,运行维修利便,是一种**、**、节能的理想**供热设备。燃料油(气)由燃烧器点火后产生的高温火焰进入内盘管内形成辐射受热面,经过内盘管后部向前旋转180°进入内、中外管的夹层区形成对流受热面。然后在夹层的上部进入中、外盘管的第二夹层区,在第二夹层区的后部到烟囱排入大气。
15839430266

产品介绍


YY(Q)W 系列燃油(气)导热油炉以油(气)为燃料,以导热油为介质,利用热油轮回油泵强制介质进行液相轮回,将热能输送给用热设备后再返回导热油炉重新加热,具有在低的压力下获得高的工作温度,并且能对介质运行进行高精密控制工作。系统热利用率高,因为模块整体安装,运行维修利便,是一种**、**、节能的理想**供热设备。燃料油(气)由燃烧器点火后产生的高温火焰进入内盘管内形成辐射受热面,经过内盘管后部向前旋转180°进入内、中外管的夹层区形成对流受热面。然后在夹层的上部进入中、外盘管的第二夹层区,在第二夹层区的后部到烟囱排入大气。产品优势.jpg

性能优势

导热油炉机能特点:

1.导热油炉可以获得低压高温热介质,调节利便,供热平均,可以知足精确的工艺温度。

2.液相轮回供热,无冷凝排放热损失,供热系统热效率高。

3.工作介质受热及放热和温度升降对体积的变化,在系统内有补偿技术措施。

4.轮回供热前有严格控制工作介质内空气、水分及其他低挥发物含量的技术措施。

导热油炉控制系统说明:

该系列导热油炉,由较提高前辈的程序控制器控制,能实现正常燃烧所必须的各种功能,能在正常状态、事故状态及非常情况下,自动实施保护性报警,配以相应的液位控制器、压力控制器、温度控制器,实现进出口压力指示、进出口温度指示,保证热载体温度在正常范围内波动,压力在答应压力波动范围内。


技术参数

YY(Q)W系列燃油(气)导热油炉参数

型号

YYW1400YQ

YYW2100YQ

YYW2900YQ

YYW3500YQ

YYW4200YQ

YYW4900YQ

YYW7000YQ

项目

参数








供热量104Kcal/h

120

180

240

300

360

500

600

额定热功率Kw

1400

2100

2900

3500

4200

4900

7000

热效率%

90

90

90

90

90

90

90

设计压力Mpa

0.6

0.8

0.8

0.8

1

1

1

**高工作温度℃

320

320

320

320

320

320

320

炉内容油量m3

1.7

1.8

2.4

3

3.2

3.7

4.5

循环油量m3/h

120

180

200

200

200

260

300

配管连接口径mm

125

150

150

200

200

200

250

系统装机容量Kw

60

70

80

80

85

95

110

外型

尺寸

长度mm

4800

5300

5500

5800

6300

6500

7000


宽度mm

2000

2200

2400

2500

2800

3000

3100


高度mm

2500

2750

3000

3100

3300

3500

3600

设备重量Kg

9800

12300

14500

21500

25500

25900

37500
