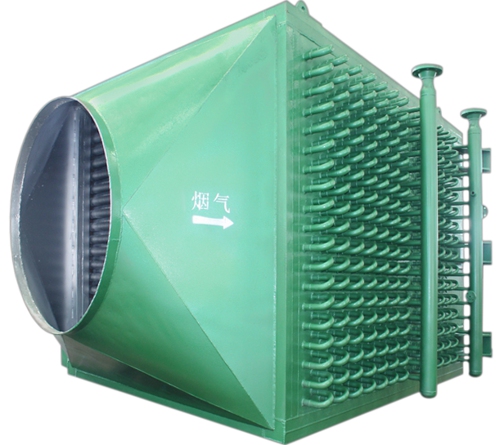

余热锅炉

  • 所属栏目:压力容器系列
介绍:余热锅炉按燃料分为燃油余热锅炉、燃气余热锅炉。按用途分为余热热水锅炉、余热蒸汽锅炉、余热有机热载体锅炉等。
15839430266

产品介绍



是利用各种工业过程中的废气、废料或废液中的余热及其可燃物质燃烧后产生的热量把水加热到一定工质的锅炉。例如,导热油为热载体,利用循环泵强制液相循环,将热能输送给用热设备,继而又返回重新加热的**、节能供热设备。目前已得到广泛使用。

余热锅炉按燃料分为燃油余热锅炉、燃气余热锅炉。按用途分为余热热水锅炉、余热蒸汽锅炉、余热有机热载体锅炉等。



性能优势

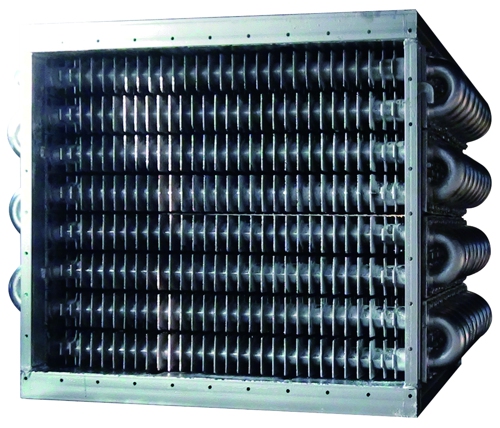

燃油、燃气燃烧释放出来的高温烟气经烟道输送**余热锅炉入口,再流经过热器、蒸发器和省煤器,**后经烟囱排入大气,排烟温度一般为 150~180℃,烟气温度从高温降到排烟温度所释放出的热量用来使水变成蒸汽。锅炉给水首**入省煤器,水在省煤器内吸收热量升温到略低于汽包压力下的饱和温度进入锅筒。进入锅筒的水与锅筒内的饱和水混合后,沿锅筒下方的下降管进入蒸发器吸收热量开始产汽,通常是只有一部分水变成汽,所以在蒸发器内流动的是汽水混合物。汽水混合物离开蒸发器进入上部锅筒通过汽水分离设备分离,水落到锅筒内水空间进入下降管继续吸热产汽,而蒸汽从锅筒上部进入过热器,吸收热量使饱和蒸汽变成过热蒸汽。根据产汽过程的三个阶段对应三个受热面,即省煤器、蒸发器和过热器,如果不需要过热蒸汽,只需要饱和蒸汽,可以不装过热器。当有再热蒸汽时,则可加设再热器。**后进入后烟箱烟道内的余热回收装置,高温烟气变成低温烟气经烟囱排入大气。由于余热锅炉大大地提高了燃料燃烧释放的热量的利用率,所以这种锅炉十分节能

技术参数

余热锅炉参数

锅炉型号

项目名称

QC4.5/700-1-1.0/184

QC9/700-2-1.0/184

QC18/700-4-2.0/184

QC27/700-6-1.25/194

QC36/700

8-1.25/194

QC45/700-10-1.25/194

额定蒸发量(t/h

1

2

4

6

8

10

额定蒸汽压力(Mpa

1.0

1.0

1.0

1.25

1.25

1.25

额定蒸汽温度()

184

184

184

184

184

184

给水温度()

20

20

20

20

20

20

进口烟气温度()

700

700

700

700

700

700

出口烟气温度()

275

275

275

275

275

275

烟气流量(m/h)

4500

9000

18000

27000

35000

30000

固定温度()

700

700

700

700

700

700

运输重量(Kg

6.5

9.2

16

28

35

43

**大件运输尺寸

(长XXmm

4805X2301

X3570

4315X1851

X3555

4643X1851

X3555

9066X3770

X3655

1435X9315

X3623

1385X3248

X3160
